Mô tả sản phẩm

THIẾT BỊ ĐO XUNG 3 TRONG 1 HANTEK 2D42

Thiết bị đo xung Hantek 2D42 thuộc dòng Hantek series 2000 của nhà sản xuất Hantek. Đây là dòng thiết bị đo xung cầm tay nhỏ tích hợp cả 3 tính năng trong 1 thiết bị nhỏ gọn bao gồm: Đo xung, đồng hồ vạn năng, tạo xung. Chính bởi những ưu điểm như đa tính năng, tiện lợi, độ chính xác cao,… nên hiện nay Hantek 2D42 đang là lựa chọn của rất nhiều thợ sửa chữa trong nhiều lĩnh vực như: ô tô, điện tử, điện lạnh,…

TÍNH NĂNG CỦA THIẾT BỊ HANTEK 2D42

- Đo các dạng sóng chính xác với tần số lên đến 40MHz

- Điều chỉnh điện áp và tần số của xung phát ra

- Hỗ trợ 2 kênh đo sóng CH1 và CH2

- Hiển thị thông tin đo đạc của sóng trên màn hình LCD

- Thay đổi ngôn ngữ tiếng Anh hoặc tiếng Trung

- Điều chỉnh độ sáng màn hình theo ý muốn

- Tính năng đồng hồ vạn năng cho phép thiết bị có thể đo được điện áp DC, điện áp AC, dòng điện DC, dòng điện AC, đo điện trở, đo tụ điện, đo diode, On-Off

- Kết nối trực tiếp với phần mềm đo sóng trên máy tính thông qua cổng USB

- Tạo xung theo các biên dạng hình sin, xung vuông, xung tam giác, xung răng cưa,..

- Cho phép chia sẻ dữ liệu qua lại giữa thiết bị với máy tính dễ dàng

- Máy có tính năng “Auto” hỗ trợ người mới sử dụng

ƯU ĐIỂM CỦA THIẾT BỊ ĐO ĐIỆN TÍCH HỢP 3 TRONG 1 HANTEK 2D42

Hình 11: Ưu điểm của thiết bị đo điện 3 trong 1 Hantek 2D42

- Tích hợp cả 3 tính năng đo sóng, đồng hồ vạn năng, tạo xung trong 1 thiết bị nhỏ gọn

- Đo các biên dạng sóng, thông số điện áp, điện trở, điện dung,… chính xác với sai số nhỏ

- Thiết bị thiết kế nhỏ gọn, dễ sử dụng, dễ dàng thao tác

- Cho phép vừa sử dụng vừa có thể sạc trực tiếp rất tiện dụng

- Thời gian sạc 2h có thể sử dụng liên tục trong 1 ngày và cầm pin trong 1 tháng ở chế độ chờ

- Pin có thể được sạc khi cắm vào máy tính thông qua cổng USB + Type C

- Màn LCD cho độ nét cao, hiển thị rõ ràng và tinh tế

- Phím bấm bằng cao su có độ bền cao, đơn giản giúp người dùng dễ thao tác

NGOẠI HÌNH THIẾT BỊ HANTEK 2D42

Thiết bị đo xung Hantek 2D42 được thiết kế nhỏ gọn, cầm tay giúp người dùng dễ dàng thao tác trong quá trình sử dụng.

Dù có vẻ ngoài khá nhỏ gọn, Hantek 2D42 còn được trang bị thêm chống lưng. Các cạnh bên còn được trang bị các giắc cắm USB, sạc và các đầu kết nối.

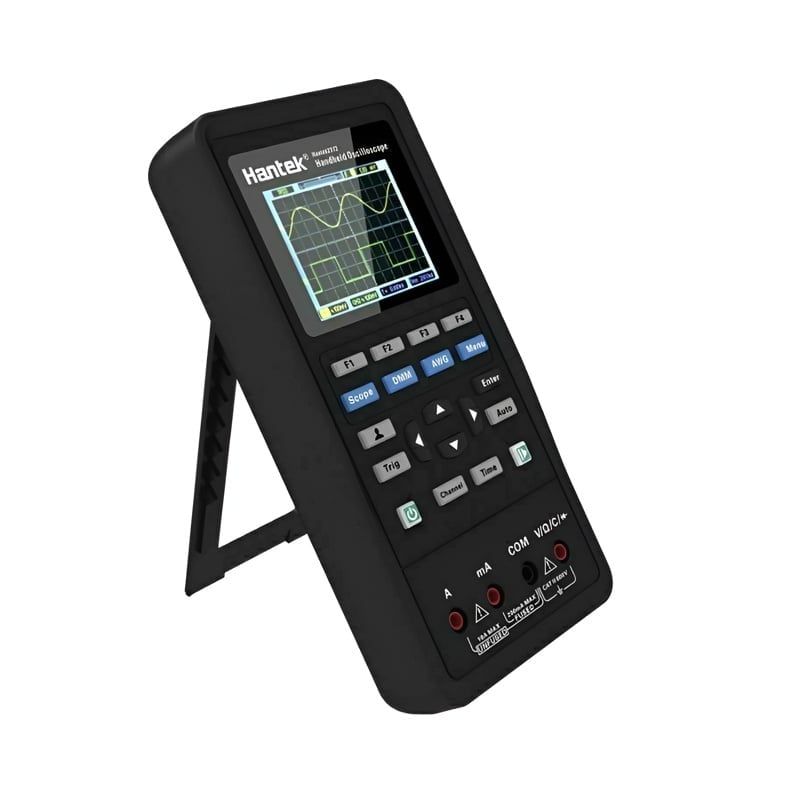

Mặt lưng được trang bị chống đứng tiện lợi

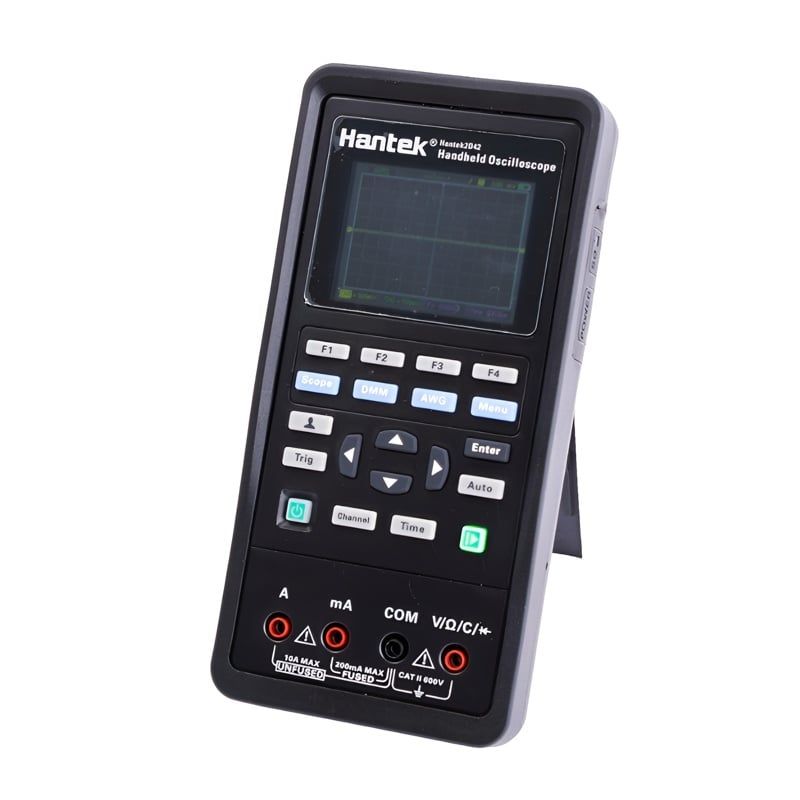

Nhỏ gọn cầm tay

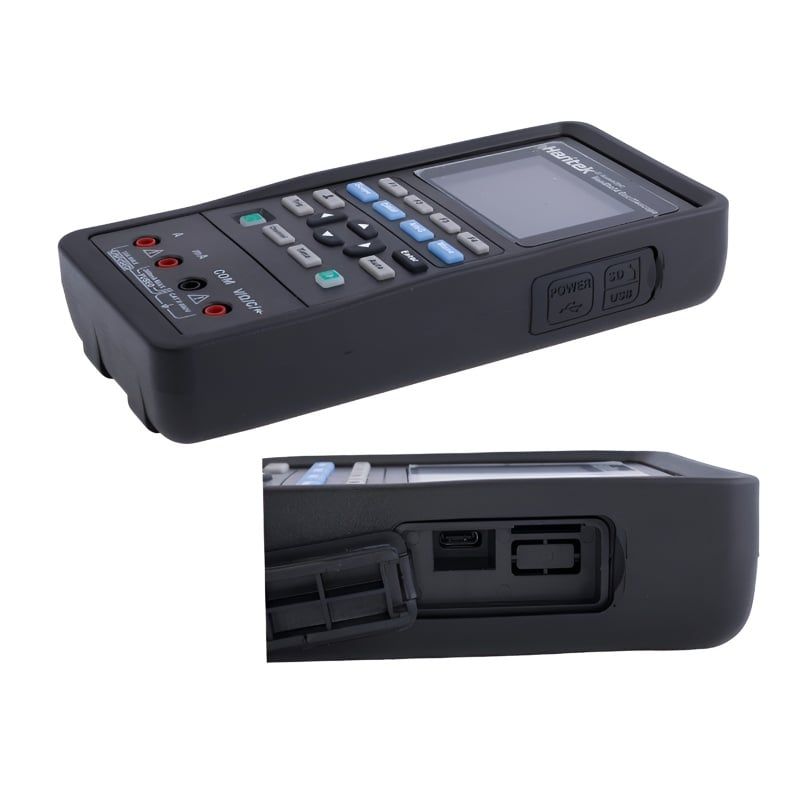

Thiết bị được trang bị các cổng kết nối trên mặt hông

THÔNG SỐ KỸ THUẬT THIẾT BỊ ĐO XUNG HANTEK 2D42

Model	Hantek2D42
Tần số giao động	40MHz
Kênh	2CH+DMM+AWG
Phạm vi Sample Rate	250MSa/s(Single channel),125MSa/s(Dual-channel)
Đường đi của xung theo dạng	(sin x)/x
Độ dài bản ghi	Max. 6K for single-channel; 3K samples per dual-channel
Phạm vi SEC/DIV	5ns/div~500s/div 1, 2, 5 sequence
Tỉ lệ chuyển đổi A/ D	8-bit resolution,each channel sampled simultaneously
Phạm vi đo V/ DIV	10mV/div~10V/divat input BNC
Giới hạn băng thông	20MHz
Tần số thấp nhất (-3db)	≤10Hz at BNC
Thời gian tang tốc BNC	≤5ns
Độ chính xác DC đạt được	±3% for Normal or Average acquisition mode, 10V/div to 10mV/div
Chú ý : Băng thông giảm xuống 6MHz khi sử dụng que đo 1x
Thông số kỹ thuật chung
Màn hình
Kiểu màn hình	2.8 inch64K color TFT
Độ phân giải	320x240 pixels
Độ tương phản màn hình	Có thể điều chỉnh
Nguồn cấp
Điện áp cấp nguồn	100V-240VAC, 50Hz-60Hz; DC INPUT: 5VDC, 2A
Sự tiêu thụ năng lượng	<2.5W
Cầu chì	T, 3A
Pin	2600mA*2
Môi trường làm việc
Nhiệt độ làm việc	0~50 °C (32~122 °F)
Nhiệt độ bảo quản	-40~+71 °C (-40~159.8 °F)
Độ ẩm	≤ + 104 ℉ (≤ + 40 ° C): Độ ẩm tương đối ≤90%
	106 ℉ ~ 122 ℉ (+ 41 ° C ~ 50 ° C): Độ ẩm tương đối ≤60%
Cách tản nhiệt	Đối lưu
Độ cao		Làm việc và không làm việc	3,000m (10,000 feet)
Chống va đập		Rung ngẫu nhiên	0.31g_RMS from 50Hz to 500Hz, 10 minutes on each axis
	Không làm việc	2.46g_RMS from 5Hz to 500Hz, 10 minutes on each axis
	Làm việc	50g, 11ms, half sine
Kích thước	199 x 98x 40mm (L x W x H)
Khối lượng	624g

THÔNG SỐ CHI TIẾT

Chế độ tạo xung
Tần số sóng	Xung hình Sin: 1Hz ~ 25MHz
	Xung hình vuông: 1Hz~10MHz
	Xung dạng răng cưa: 1Hz~1MHz
	EXP: 1Hz~5MHz
Sampling	250MSa/s
Biên độ dao động	2.5Vpp (50Ω)
Biên độ dao động	5Vpp (điện trở cao)
Độ phân giải tần số	0.10%
Kênh	1CH waveform output
Độ sâu của dạng sóng	512Sa
Độ phân giải chiều dọc	12 bit
Đầu ra trở kháng	50 Ω
Chế độ DMM
Độ phân giải tối đa	4000 lần
Các chế độ kiểm tra DMM	Đo điện áp, dòng điện, điện trở, đo tụ điện, diode và On-Off
Điện áp đầu vào tối đa	AC: 600V, DC: 600V
Dòng điện đầu vào tối đa	AC: 10A, DC: 10A
Trở kháng đầu vào	10MΩ

Giá trị đo lường	Phạm vi	Sai số	Độ phân giải
Điện áp DC	400.00mV	± (0.8% + 5)	100uV
	4.000V		1mV
	40.00V		10mV
	400.0V		100mV
	600.0V	± (1% + 2)	1V
	Bảo vệ quá tải: 400mV: 250V, khác: 600Vrms.
Điện áp AC	4.000V	± (1.2% + 5)	1mV
	40.00V		10mV
	400.0V		100mV
	600.0V	±(1.5% + 5)	1V
	Tần số: 40Hz~~400Hz
	Tần số 400V và 6000V: 40Hz~100Hz
Dòng điện DC	40.00mA	± (1% + 2)	10uA
	200.0mA	± (1.5% + 2)	100uA
	4.000A	± (1.8% + 2)	1mA
	10.00A	± (3% + 2)	10mA
	Cầu chì tự phục hồi: 200mA/250V, trong phạm vi 4A và 10A không có cầu chì.
Dòng điện AC	40.00mA	± (1.3% + 2)	10uA
	400.0mA	± (1.8% + 2)	100uA
	4.000A	± (2% + 3)	1mA
	10.00A	± (3% + 5)	10mA
	Tần số: 40Hz~400Hz
	Cầu chì tự phục hồi: 200mA/250V, trong phạm vi 4A và 10A không có cầu chì.
Điện trở	400.0Ω	±(1% + 3)	0.1Ω
	4.000KΩ	±(1.2% + 5)	1Ω
	60.00KΩ		10Ω
	400.0KΩ		100Ω
	4.000MΩ		1KΩ
	40.00MΩ	± (1.5%±3)	10KΩ
	Bảo vệ quá tải: 220Vrms
Điện dung	40.00nF	±(3% + 5)	10pF
	400.0nF		100pF
	4.000uF		1nF
	40.00uF		10nF
	100.0uF		100nF
	Bảo vệ quá tải: 220Vrms
Diode	0V~1.0V
On-Off	<50Ω

Theo như những thông tin về sản phẩm được nhà sản xuất cung cấp cùng thì đây là một sản phẩm đa tính năng, có độ tin cậy cao, đáp ứng được nhiều yêu cầu của người dùng do đó phù hợp với nhiều đối tượng khách hàng trong đó có thợ sửa chữa ô tô.
